Guida alla configurazione del Telefono Voip Cisco Ip Phone SPA301/SPA303


In questa guida illustreremo i passaggi da effettuare per configurare correttamente un telefono Cisco Ip Phone SPA301 / SPA303 con il servizio di telefonia Voip fonito da OpenVoip.

Ricordiamo che per utilizzare il telefono è necessario essere provvisti dei parametri di configurazione, che devono essere forniti dal proprio provider VOIP.

Una volta effettuata la registrazione con OpenVOIP verranno quindi forniti dei paramentri indispensabili per procedere correttamente con la configurazione, sul sito www.openvoip.it all'interno del proprio profilo nella sezione

Centralino > Interni > cliccare su un interno (es. 400) > Parametri di configurazione

Qui potrete trovare i parametri indispensabili, indicati di seguito:

  • Utenza: xxx
  • Password: yyy
  • SIP Server: sip.openvoip.it

dove x e y...corrisponderanno ai vostri parametri assegnati in automatico da OpenVoip, che dovrete poi inserire come vedremo più avanti.

Ottenuti i parametri sopra indicati si può procedere con la configurazione del telefono.

Accendere lil telefono collegandolo alla presa elettrica e di rete LAN.

Modello SPA301:
Alzare la cornetta e premere 4 volte di seguito il tasto * (asterisco): a questo punto partirà un messaggio audio registrato durante il quale dovrete premere questa volta 110#.
Un secondo messaggio audio pronuncerà, in inglese, l'attuale indirizzo IP occupato dal telefono all'interno della rete LAN.

Modello SPA303:

Dopodichè accedere al menù tramite la pressione del 4° pulsante da sinistra, situato nella 2° fila della tastiera, ricercare tramite le frecce superiore/inferiore la voce nr. 9 – Network e confermare con la pressione del tasto Select: a questo punto potrete appuntarvi l'indirizzo IP che verrà visualizzato sul display del telefono.

Copiare l'indirizzo IP sul browser che si utilizza per la normale navigazione web e premere “invio” sulla tastiera, visualizzando cosi la pagina di accesso al pannello di configurazione.

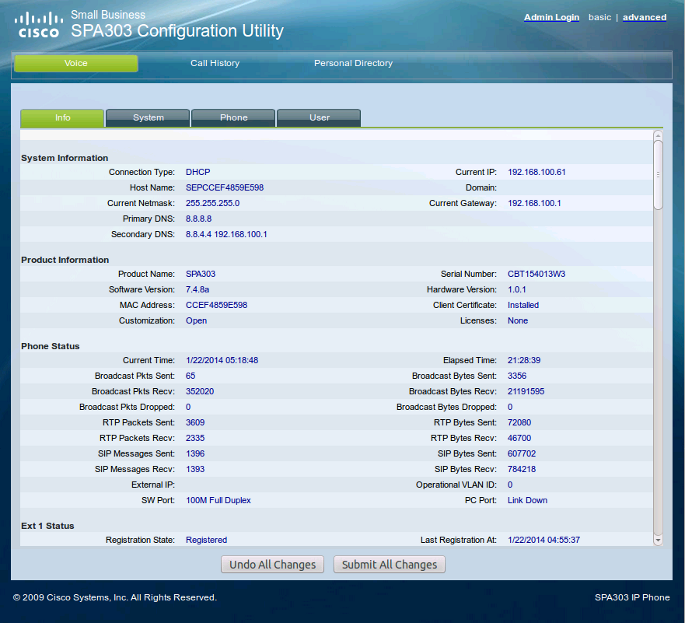

Si visualizzerà la seguente schermata

Cisco Ip Phone SPA303

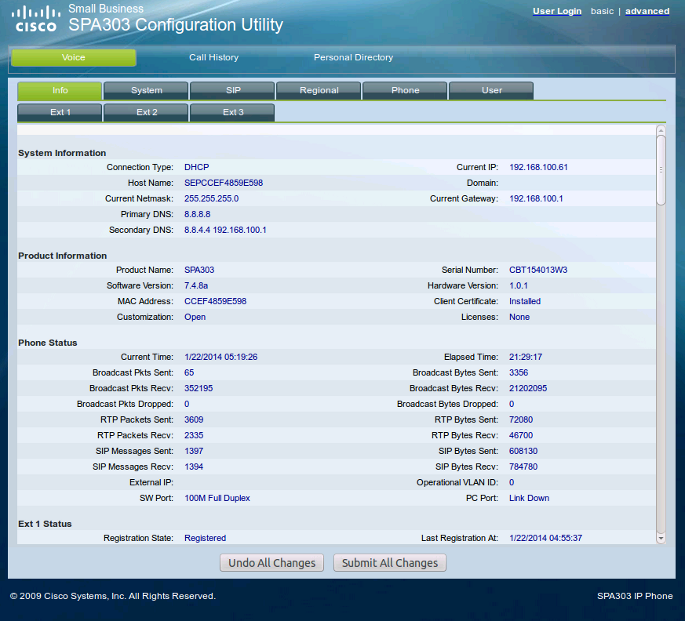

Cliccare ora sulla voce Admin Login in alto a destra

Cisco Ip Phone SPA303

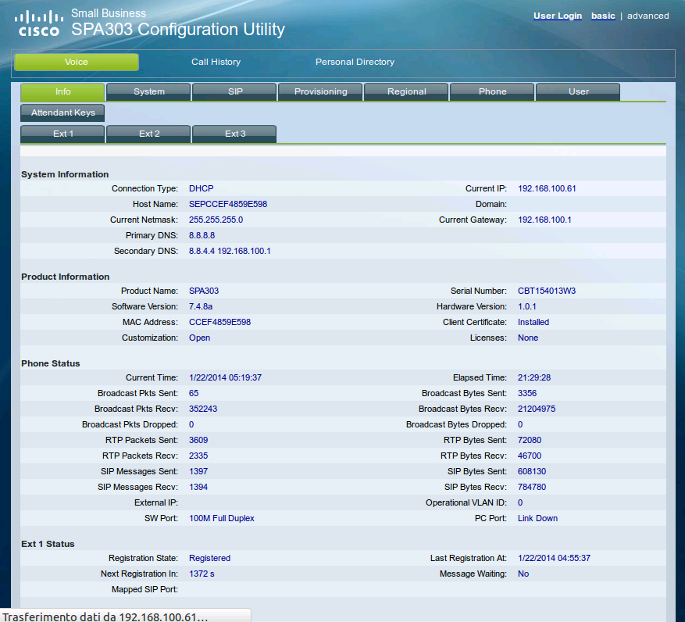

Successivamente cliccare ora sulla voce Advanced sempre in alto a destra

Cisco Ip Phone SPA303

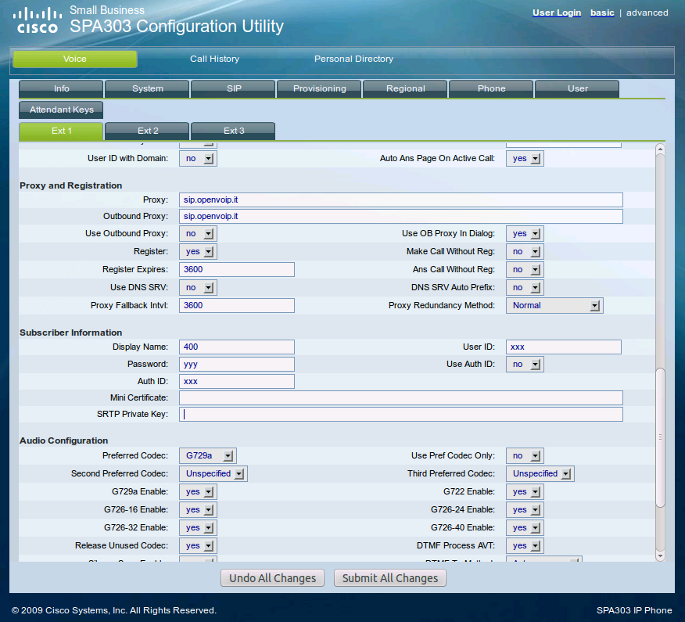

Accedere ora alla sezione Voice e quindi alla sotto-sezione Ext1 e compilare i campi come indicato in figura

Cisco Ip Phone SPA303

  • Proxy: sip.openvoip.it
  • Outbound Proxy: sip.openvoip.it
  • Display Name: inserire il numero dell'interno da configurare (es. 412).
  • User ID: xxx
  • Password: yyy
  • Auth ID: xxx

Nel caso di contratto voce (senza centralino) le seguenti opzioni vanno compilate come indicata di seguito:

  • Proxy: naked.openvoip.it
  • Outbound Proxy: naked.openvoip.it

Le restanti opzioni rimangono invariate come rappresentato in figura.

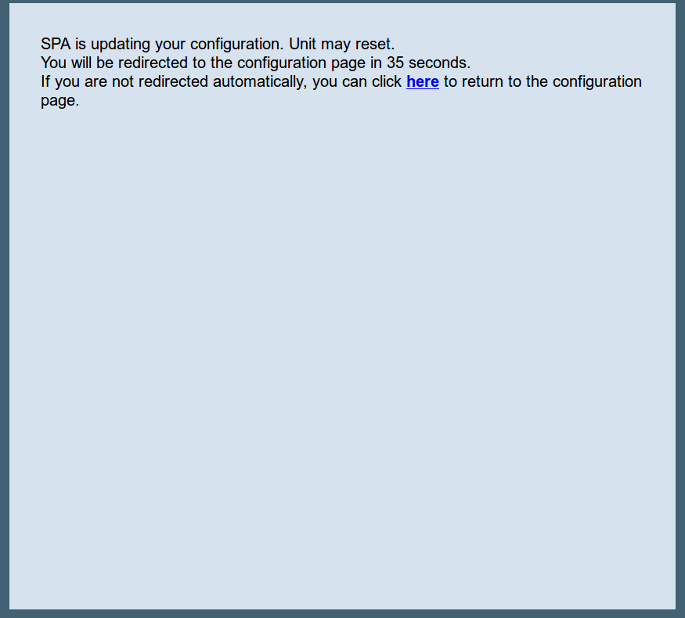

Al termine salvare le impostazioni premendo il tasto Submit All Changes situato in basso e comparirà la seguente schermata, per poi tornare automaticamente al pannello di configurazione dopo 35 secondi circa, necessari al salvataggio dei dati appena modificati.

Cisco Ip Phone SPA303

Ora il telefono è pronto per effettuare e ricevere le chiamate e potete quindi chiudere la finestra del pannello di configurazione del vostro Cisco Ip Phone SPA301 o SPA303.
