Guida alla configurazione della base DECT Grandstream DP-750 e dei cordless VoIP DP-720


Questa guida chiarisce come configurare con l'operatore OpenVOIP la base IP DECT Grandstream DP-750 e i cordless aggiuntivi Grandstream DP-720.

Indice

Dove trovare i parametri di configurazione del telefono

Per iniziare ad usare il telefono, sono necessari i parametri di configurazione forniti da OpenVOIP, il vostro gestore telefonico. I parametri si trovano nel pannello di configurazione: per trovarli seguite le istruzioni riportate di seguito. Se il vostro contratto con OpenVOIP include il centralino, effettuate il login all'area utenti e cliccate sulle seguenti voci:

Centralino > Interni > Numero di interno (esempio: 400) > Parametri di configurazione

Verranno mostrati i seguenti parametri:

  • Utenza: XXXXXXZZZ
  • Password: YYY
  • SIP Server: sip.openvoip.it

Se invece il vostro contratto con OpenVOIP è solo Voce (cioè non include il centralino), effettuate il login all'area utenti e seguite il seguente percorso:

Numeri > Cliccare su uno dei numeri a disposizione

I parametri che vengono mostrati sono i seguenti:

  • Utenza: XXX
  • Password: YYY
  • SIP Server: naked.openvoip.it

Conservate questi parametri perché ne avrete bisogno per la corretta configurazione del Grandstream DP750 affinchè possiate utilizzare le cornette Grandstream DP720.

Come si collegano base IP DECT e cornette

Per prima cosa, bisogna accendere i cordless. La base DP 750, già collegata al cavo di rete e all’alimentazione elettrica, mostrerà 2 spie accese e fisse:

  • spia di accensione
  • spia di rete

Sul cordless premere il tasto SUBSCRIBE e posizionare il cursore su BASE 1. Sulla base tenere premuto il pulsante Wireless (pulsante posizionato sul retro) fino a quando la spia "Wireless" non inizia a lampeggiare. A questo punto premere SUBSCRIBE su BASE 1. Premere nuovamente SUBSCRIBE per effettuare il pairing, cioè l'accoppiamento tra base e cordless. Ora la spia wireless e la spia telefono sono accese e fisse.

Dove si trova l'indirizzo IP del vostro telefono?

Per configurare OpenVOIP sul vostro telefono avrete bisogno dell'indirizzo IP. Per trovarlo seguite sul cordless il seguente percorso:

menù > status > IP ADDRESS

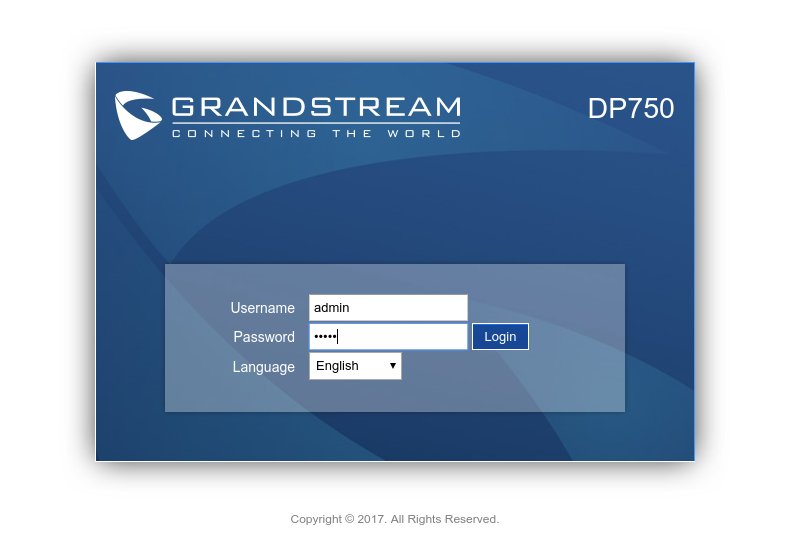

Accesso al pannello di controllo

Una volta trovato l'indirizzo IP del vostro telefono, dovete copiarlo nella barra degli indirizzi del browser e premere "invio". Sullo schermo vi apparirà il pannello di configurazione Grandstream, in cui dovrete inserire i seguenti dati:

  • Nome utente: admin
  • Password: admin

Purtroppo non troverete l'italiano tra le opzioni a disposizione nel menù a tendina "lingua", perciò abbiamo scelto come lingua l'inglese. Attenzione: ricordate di modificare la password fornita di default da Grandstream (troverete le istruzioni a fine guida).

Pannello di accesso telefono Grandstream

Account Status

Una volta entrati nel pannello di amministrazione del telefono, scegliete nel menù in alto "Status" e cliccate su Account Status nel menù della colonna sinistra.
Selezionate le impostazioni come indicato nella seguente figura:

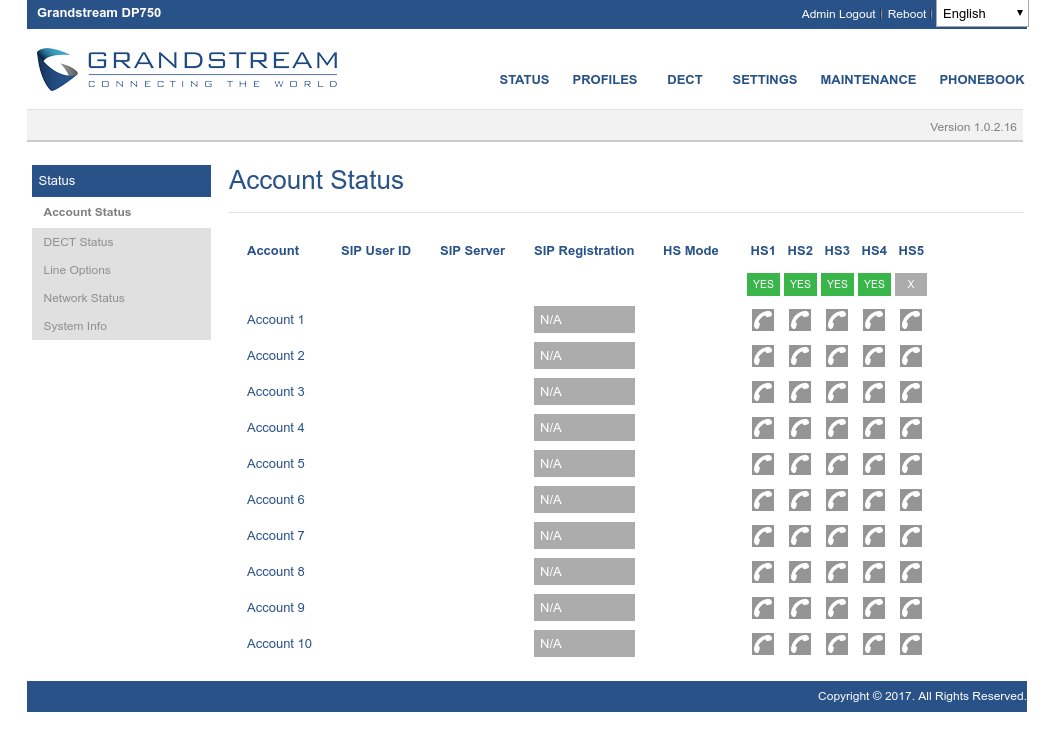

Account status Grandstream Dp-720 Dp-750

General Settings

Cliccate su:

Profiles (nel menù in alto) > General Settings (menù a sinistra)

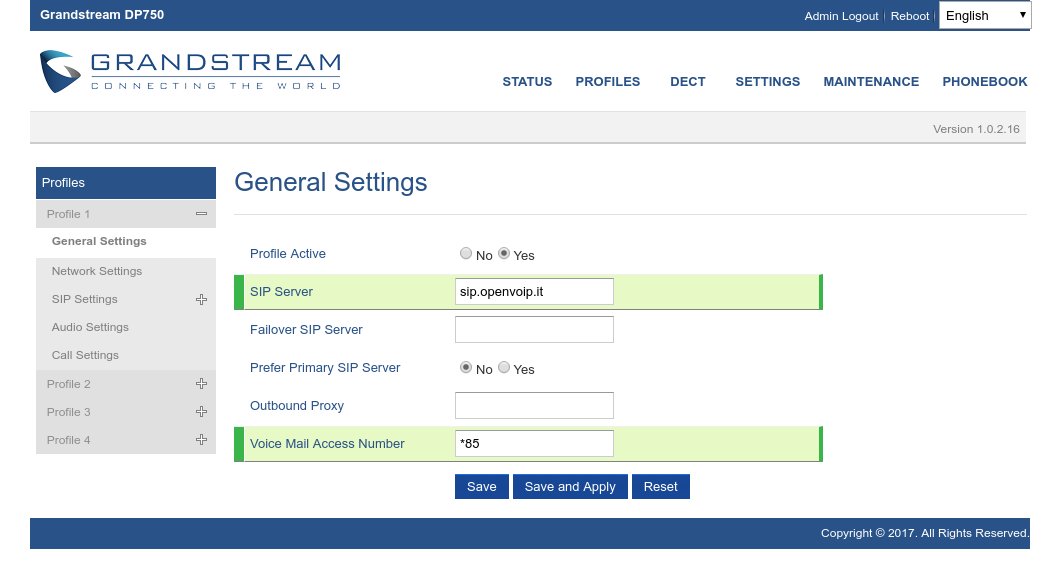

Se disponete di un contratto con centralino OpenVOIP, configurate le varie voci come riportato nella seguente immagine e, una volta terminato, cliccate su “Save and apply”:

General settings Grandstream Dp-720 Dp-750


Se invece il vostro contratto è di tipo Naked, perciò solo voce, configurate le varie voci come riportato nella seguente immagine, dopodiché cliccate su “Save and apply”:

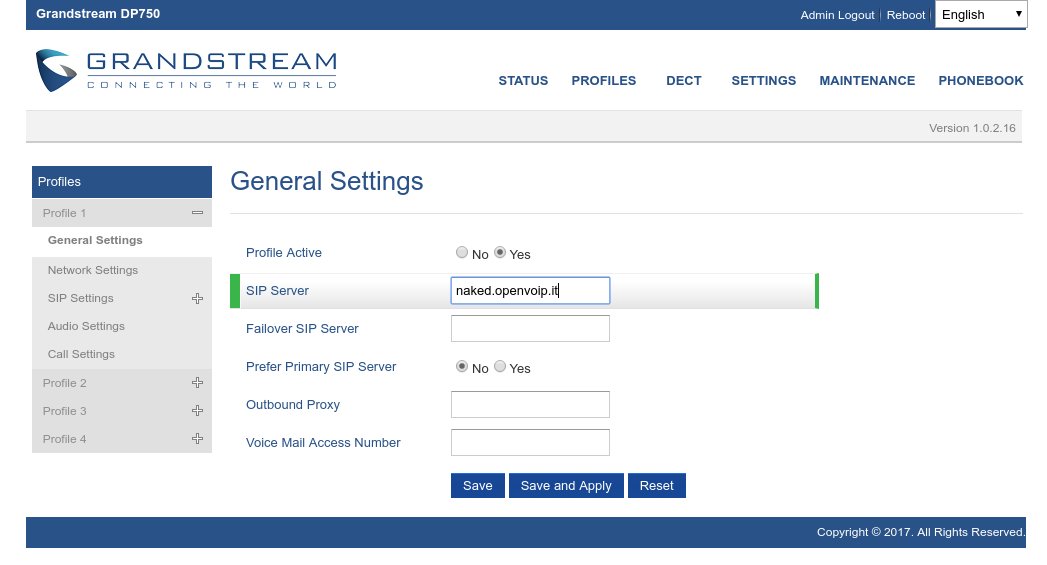

Configurazione General Settings del Grandstream DP750 con contratto Naked di openVOIP

Network Setting

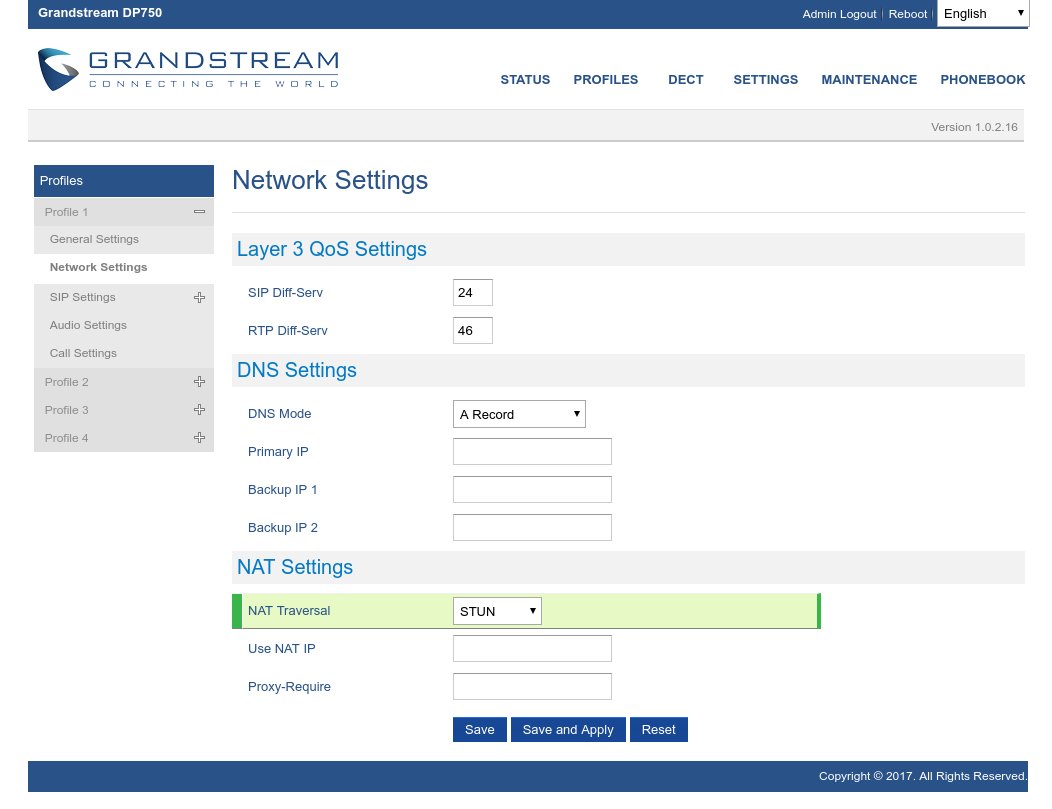

Nel menu di sinistra, cliccate sulla voce Network Settings. Se siete in possesso di un contratto OpenVOIP con centralino, dovete inserire le seguenti opzioni:

  • SIP Diff-serv: 24
  • RTP Diff-serv: 46
  • FNS mode: A record
  • Nat Traversal: STUN

Cliccate a questo punto sul pulsante “save and apply” per non perdere la configurazione.


Network Settings Grandstream Dp-720 Dp-750 con centralino OpenVOIP

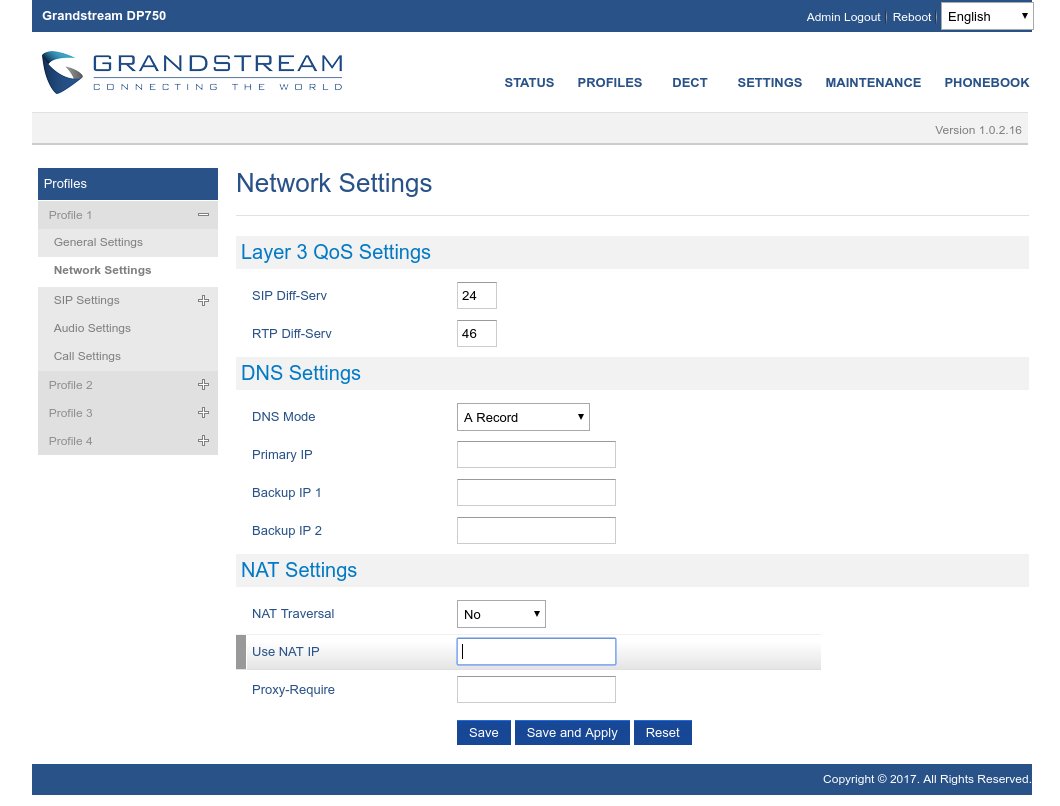

Se il vostro contratto è di tipo naked (solo voce), dovete utilizzare gli stessi parametri del caso riportato in precedenza, ma non dovete selezionare nulla alla voce Nat Traversal. Il prossimo screenshot chiarirà meglio:


Configurazione network settings Grandstream Dp-720 Dp-750 con contratto Naked di OpenVOIP

Cliccate su “Save and apply” e passate all’operazione successiva. Nel menù di sinistra, cliccate su:

SIP settings > Security settings

Scegliete “Yes” per ciascuna delle seguenti voci:

  • Validate Incoming Messages
  • Check SIP user ID for incoming INVITE

Cliccate su “Save and apply” per salvare le vostre preferenze.

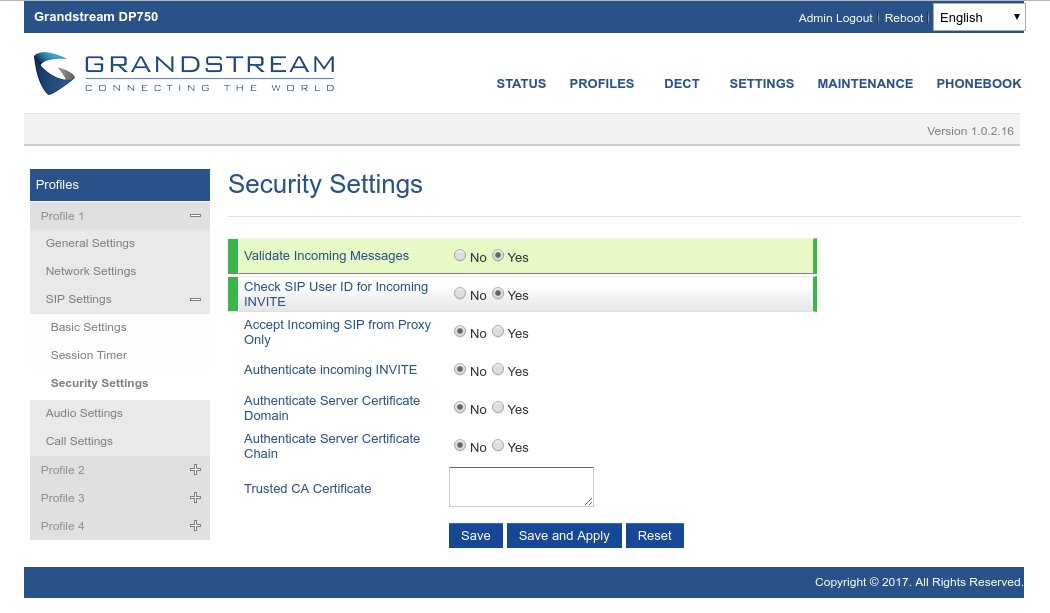

Configurazione sicurezza con Grandstream Dp-720 Dp-750

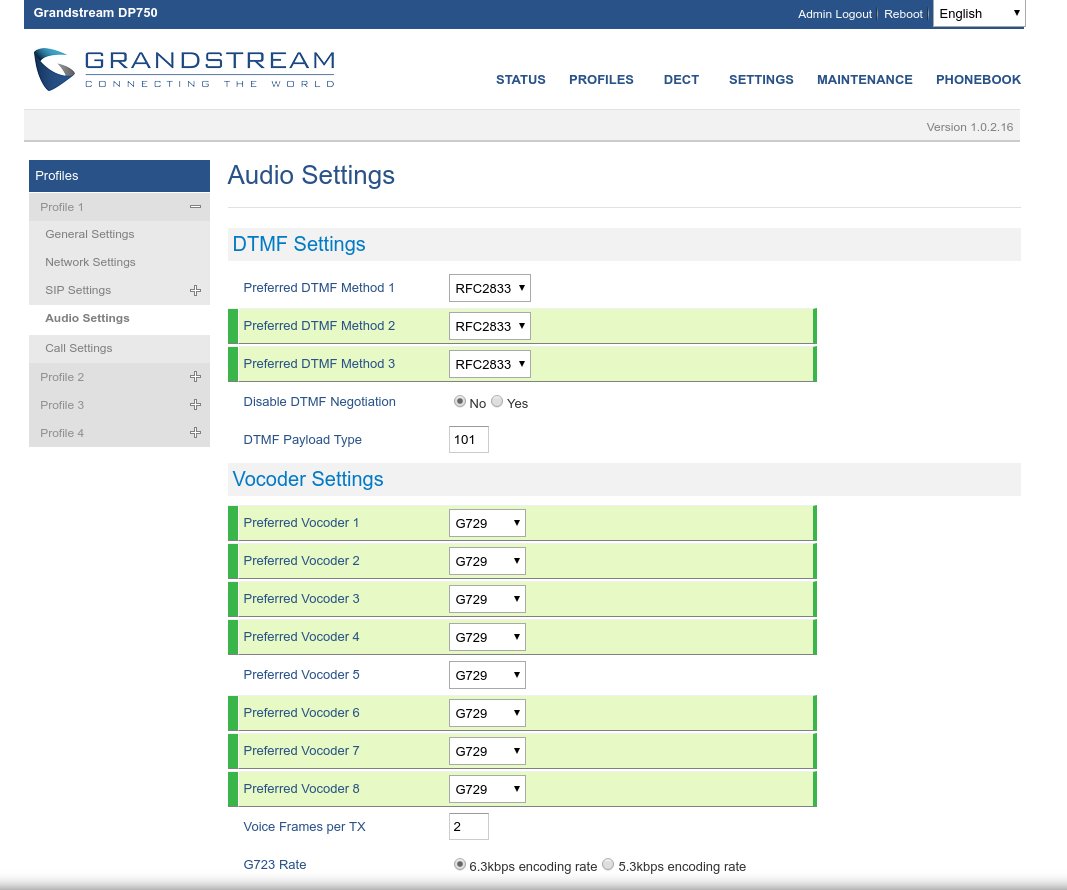

Audio Settings

Nel menu a sinistra, cliccate su “Audio Settings” e fate riferimento al seguente screenshot per configurare correttamente i vostri telefoni:


Configurazione audio su Grandstream Dp-720 Dp-750

SIP account settings

Tornando al menu in alto, selezionate la voce di menu “DECT”, e poi nel menù a sinistra che si aprirà, scegliete la voce “Sip Account Settings”. Se avete un contratto OpenVOIP con centralino, per ogni account le opzioni devono essere configurate nel modo seguente:

  • SIP User ID: XXXXXXZZZ (ricordiamo che si tratta del vostro nome utente OpenVOIP)
  • Authenticate ID: XXXXXXZZZ (ricordiamo che si tratta del vostro nome utente OpenVOIP)
  • Password: YYY (ricordiamo che si tratta della password fornita da openVOIP tra i parametri di configurazione)
  • Name: ZZZ (ricordiamo che si tratta delle ultime 3 cifre dell’Authenticate ID che avete inserito poco fa)
  • Profile: profile 1
  • HS mode: HS 1
  • Active: Yes

Cliccate sul pulsante “Save and apply”.

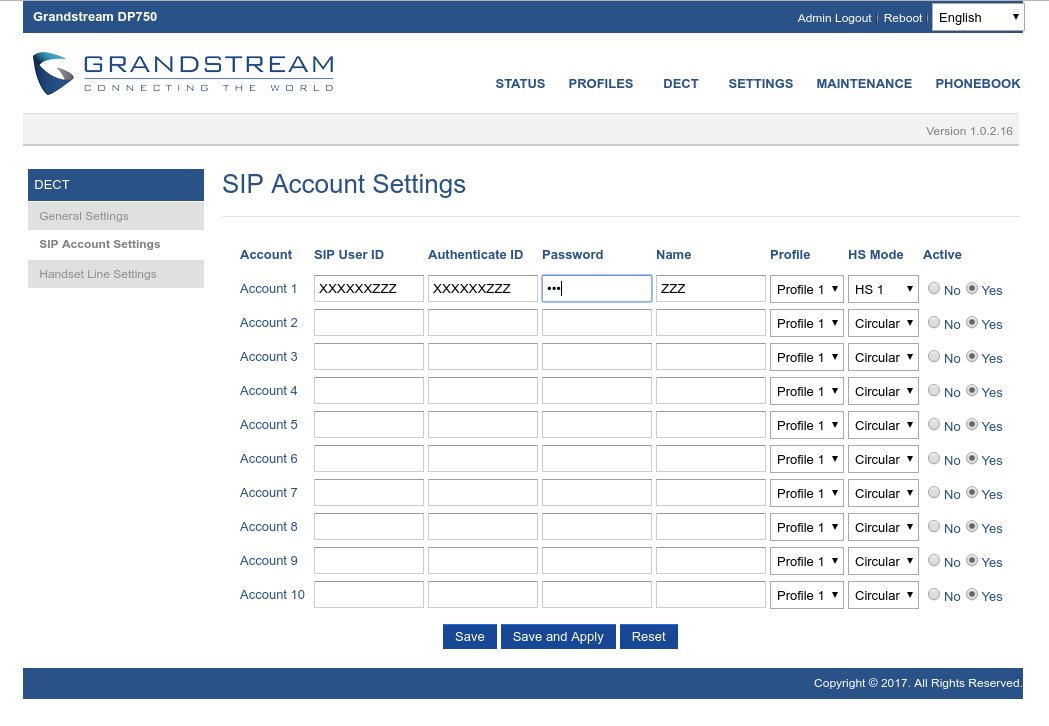

Configurazione account SIP su Grandstream Dp-720 Dp-750 con centralino OpenVOIP

Se invece avete un contratto OpenVOIP di tipo Naked, cioè senza centralino, per ogni account le opzioni devono essere configurate nel modo seguente:

  • SIP User ID: XXX (ricordiamo che si tratta della vostra utenza OpenVOIP)
  • Authenticate ID: XXX (ricordiamo che si tratta della vostra utenza OpenVOIP)
  • Password: YYY (ricordiamo che si tratta della password fornita da openVOIP tra i parametri di configurazione)
  • Name: XXX (ricordiamo che si tratta della vostra utenza OpenVOIP)
  • Profile: profile 1
  • HS mode: HS 1
  • Active: Yes

Cliccate sul pulsante “Save and apply”.


Configurazione account SIP su Grandstream Dp-720 Dp-750 con contratto Naked OpenVOIP

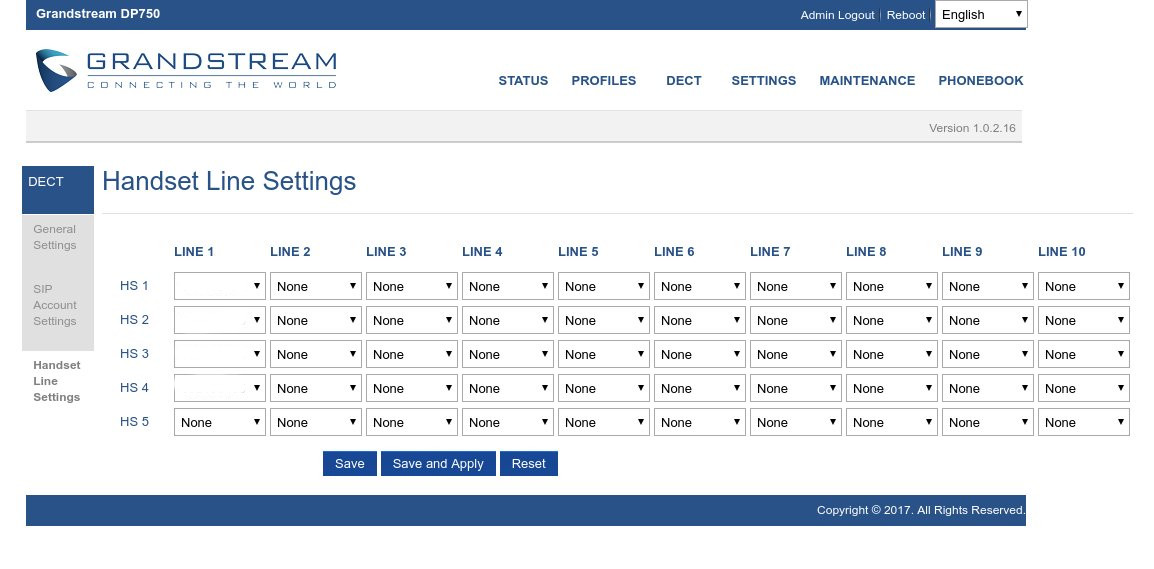

Handset Line Settings

Nel menu a sinistra cliccate sulla voce “Handset Line Settings”. La schermata che si aprirà vi consentirà di associare ad una cornetta cordless Grandstream DP-720 un account SIP. Dal menù a tendina disponibile sotto alla colonna chiamata "Line 1" potrete scegliere l'account SIP precedentemente configurato o uno degli account (nel caso in cui fossero più di uno solo).
Se disponete di più cornette cordless Dp-720, ogni linea della schermata vi permetterà di associare a ciascun cordless uno degli account SIP precedentemente configurati.

Alla fine dell'operazione, ricordate dovrete salvare le impostazioni cliccando sul pulsante “Save and Apply”.


Configurazione account SIP su cornetta Grandstream Dp-720

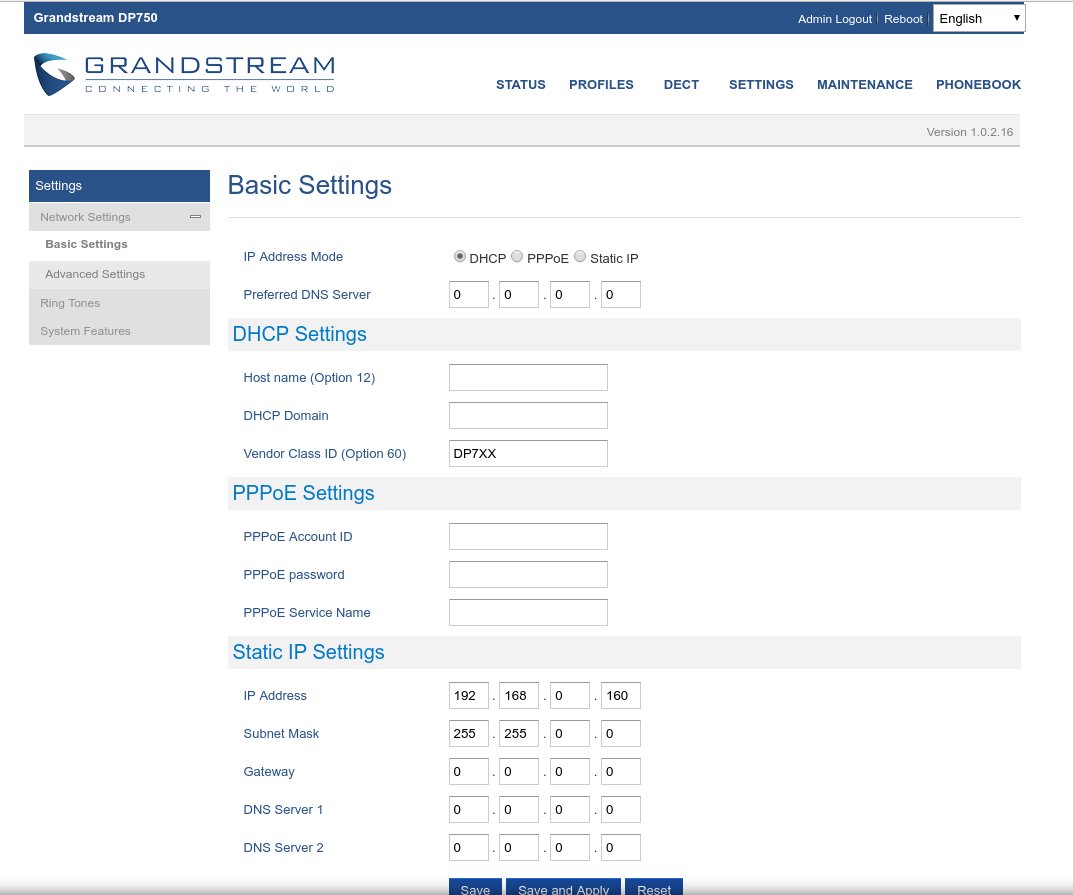

Basic Settings

Nel menu orizzontale in alto, cliccate su “Settings”, quindi rivolgetevi al menù laterale sinistro cliccando su “Basic Settings”.
Se la vostra rete è standard con IP dinamico, potete fare riferimento alla seguente schermata e cliccare su "Save and apply":


Basic Settings su Grandstream Dp-720 Dp-750

Se la vostra rete è statica, scegliete nella riga "IP Address Mode" l'opzione "Static IP" e compilate il riquadro "Static IP Settings" con i dati di rete statica forniti dal vostro provider di rete.

Cliccate su “Save and Apply” per non perdere i dati immessi.

Advanced Settings

Sempre nel menù della colonna sinistra, scegliete la voce “Advanced Settings”. Se il vostro contratto OpenVOIP include il Centralino, le opzioni da configurare sono le seguenti:

  • 802.1X Mode: Disable
  • Enable VLAN: disabled
  • Use STUN: yes
  • STUN server: stun.openvoip.it
  • Number of STUN response misses allowed: 5
  • Keep Alive Interval: 20

Cliccate sul pulsante “Save and apply”.

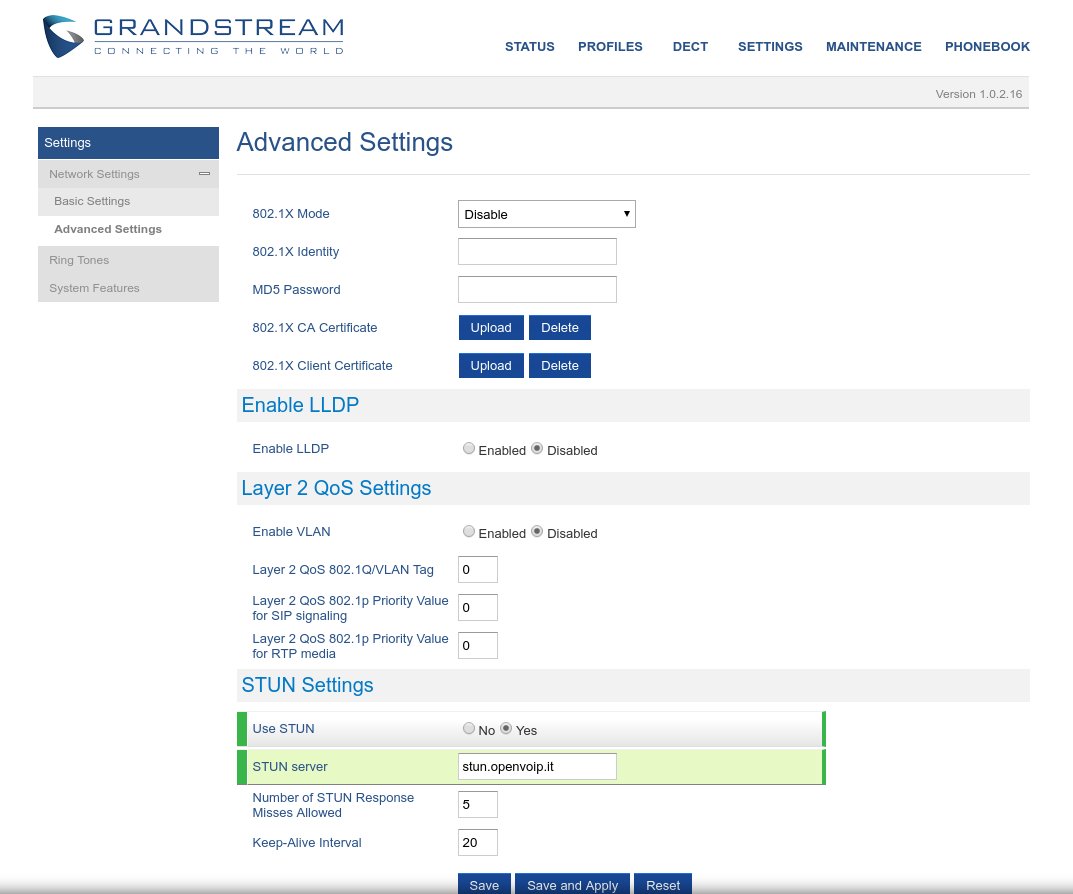

Advanced Settings su Grandstream Dp-720 Dp-750 con centralino OpenVOIP

Se il vostro contratto OpenVOIP è solo Voce, ovvero senza Centralino, le opzioni da configurare sono le seguenti:

  • 802.1X Mode: Disable
  • Enable VLAN: disabled
  • Use STUN: no
  • Number of STUN response misses allowed: 5
  • Keep Alive Interval: 20

Cliccate sul pulsante “Save and apply” prima di passare allo step successivo.

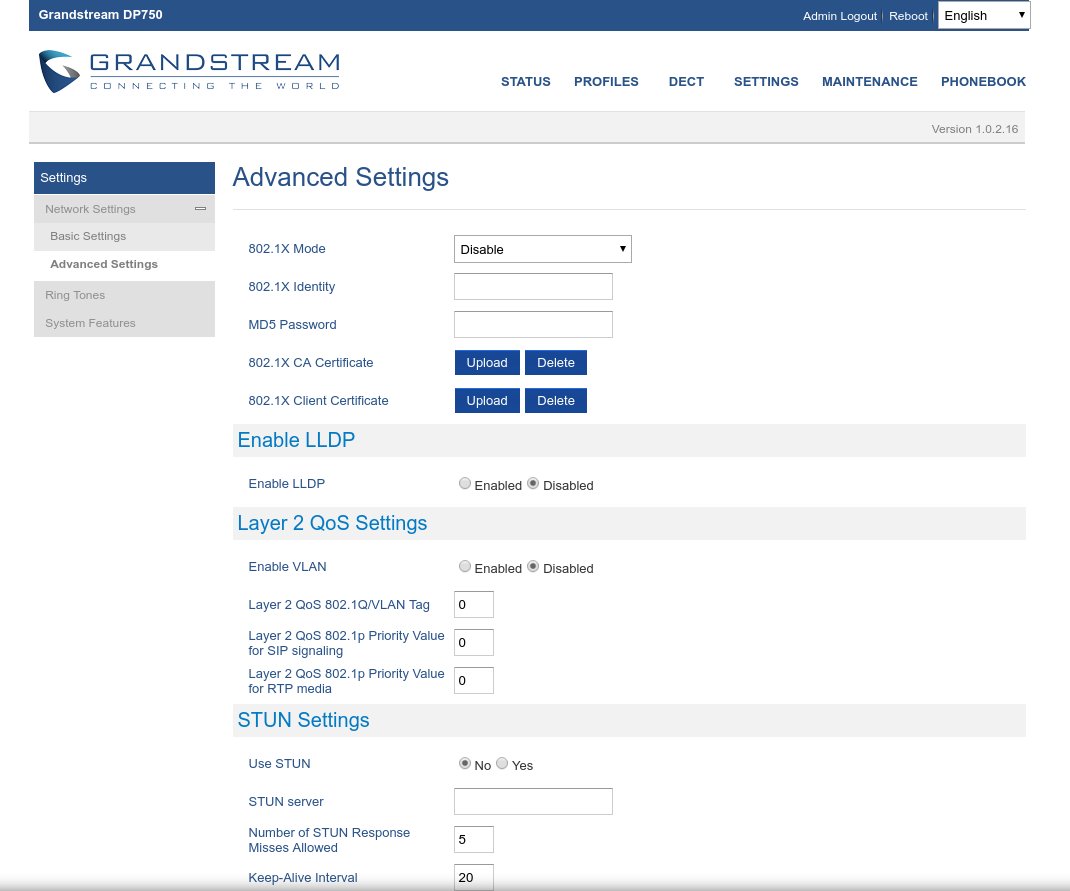

Advanced Settings su Grandstream Dp-720 Dp-750 con contratto Naked OpenVOIP

Web/SSH Access

Per aumentare la sicurezza nell’utilizzo dei vostri dispositivi, consigliamo di modificare la password immettendone una nuova.
Cliccate su:

Manteinance (menù in alto) > Web/SSH Access (menù a sinistra)

e compilate il riquadro "Admin Password" con una password a vostro piacimento.

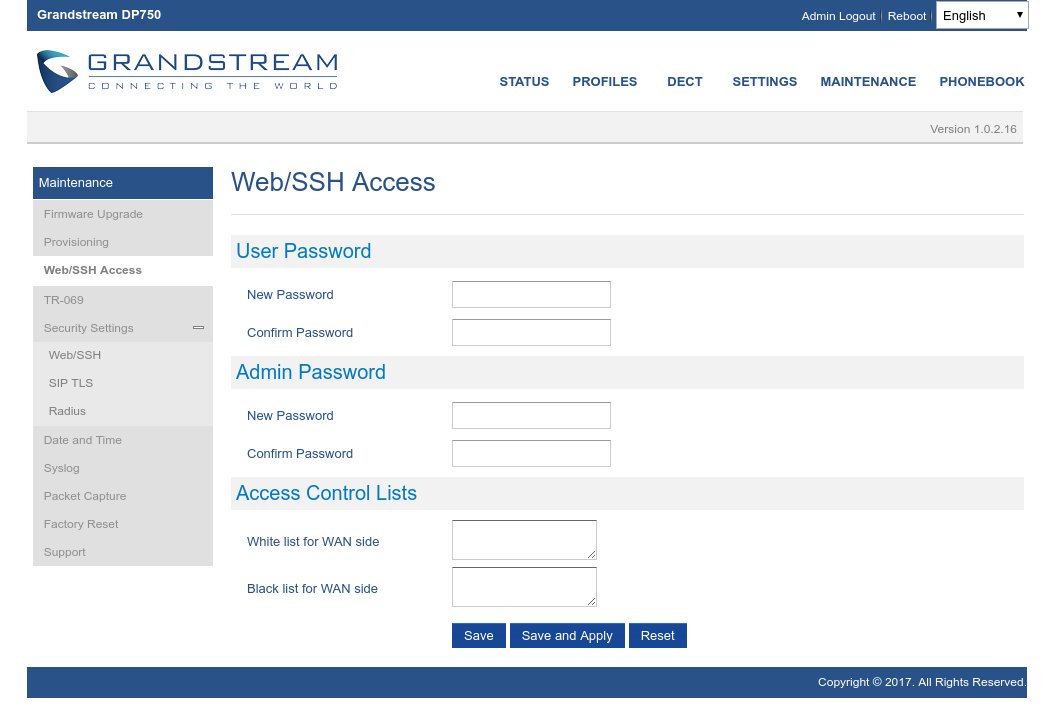

Modifica password su Grandstream Dp-720 Dp-750

Data e ora

Infine, per un uso più confortevole del dispositivo, configurate data e ora scegliendo la voce “Date and time” nel menù a sinistra e selezionando come Time Zone quella di riferimento del fuso orario italiano.

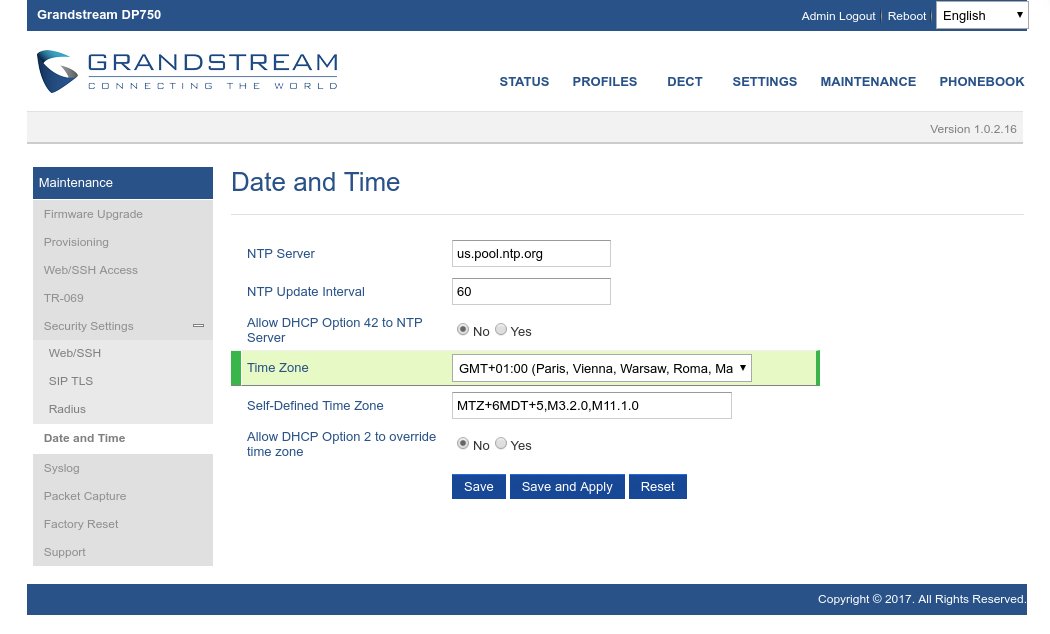

Modifica data e ora su Grandstream Dp-720 Dp-750

Anche in questo caso, cliccate su “Save and Apply”.

A questo punto, la vostra base DECT Grandstream DP-750 e le cornette aggiuntive DP-720 sono pronte per funzionare correttamente con OpenVOIP.
